2QG シリーズ
PrimePACK™3+ タイプ IGBTパワーモジュール用

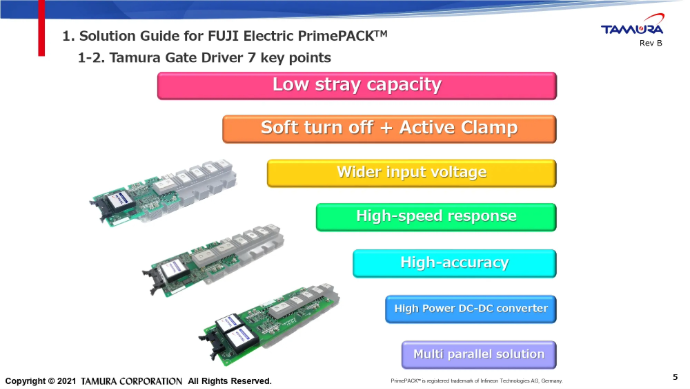

2QGシリーズはDC-DC電源とドライバ回路が一体となり、更にPrimePACK™3+ タイプにそのまま実装できる製品です。
製品の特長
- 非常に小さい寄生容量を実現：12pF(TYP)/コモンモードノイズ低減可能
- 短絡マスク時間調整可能：1us以上
- 豊富な保護回路：DESAT、Soft turn off、Active clamp
- 大容量絶縁電源搭載：4W/1ch 高周波動作に最適
- 優れた実装性：パワーモジュールの直上に実装出来るコンパクト設計
主な用途
IGBT Gate Driver Unit 2QG Series
2QGシリーズはDC-DC電源とドライバ回路が一体となり、更にPrimePACK™3+にそのまま実装できる製品です。
PrimePACK™ はInfineon Technologies AG, Germanyの登録商標です。
Introduction article
- Optimized for Fuji Electric PrimePACK™
- Optimized for Infineon PrimePACK™
Products Selection Guide
適用パワーモジュールを検索するのはこちら！
Data sheet
Please contact us.
Suitable Gate driver for Infineon Technologies AG
Infineon Technologies AG
| Vce | Ic | Part No | TAMURA Gate Driver P/N |
|---|---|---|---|
| 1200 | 900 | FR900R12IE4D | Semi-optimized products. Please contact us. |
| 1500 | FF1500R12IE5 | ||
| 1800 | FF1800R12IE5 | ||
| 1700 | 1500 | FF1500R17IP5 | |
| 1800 | FF1800R17IP5 | 2QG020CDC11N |
- ※Active clampはオプションです。お問合せ下さい。
Suitable Gate driver for Fuji Electric
Fuji Electric Co., Ltd.
| Vce | Ic | Part No | TAMURA Gate Driver P/N |
|---|---|---|---|
| 1200 | 2400 | 2MBI2400XRXF120-50 | Semi-optimized products. Please contact us. |
| 1700 | 1800 | 2MBI1800XXG170-50 | 2QG010CDC11N |
- ※Active clampはオプションです。お問合せ下さい。
