2EG-C シリーズ
17mm タイプ IGBT パワーモジュール用
2EG-CシリーズはDC-DC電源とドライバ回路が一体となり、更に業界標準(17mm)パッケージにそのまま実装できる製品です。
ゲート抵抗は未実装なのでお使いになる前にゲート抵抗の選定、実装が必要です。
製品の特長
- 非常に小さい寄生容量を実現：12pF(TYP)/コモンモードノイズ低減可能
- 短絡マスク時間調整可能：1us以上
- 豊富な保護回路：DESAT、Soft turn off、Active clamp＊
＊2EG-CシリーズはDESATとSoft turn off機能が標準装備です。Active Clamp機能については標準外となりますのでお問い合わせください。 - 大容量絶縁電源搭載：4W/1ch 高周波動作に最適
- 優れた実装性：パワーモジュールの直上に実装出来るコンパクト設計
主な用途
Gate Driver Unit 2EG-C Series
2EG-CシリーズはDC-DC電源とドライバ回路が一体となり、更に業界標準パッケージにそのまま実装できる製品です。
ゲート抵抗は未実装なのでお使いになる前にゲート抵抗の選定、実装が必要です。
2EG-C・・・ソフトターンオフ
- ※Active clampはオプションです。お問合せ下さい。
Introduction article
- Introduction for High capacity IGBT
Products Selection Guide
適用パワーモジュールを検索するのはこちら！
Data sheet
Other materials are in preparation
Suitable power module
資料ダウンロード
To contact for products and services ( inquiry form ) , click here!
for Mitsubishi Electric Corporation

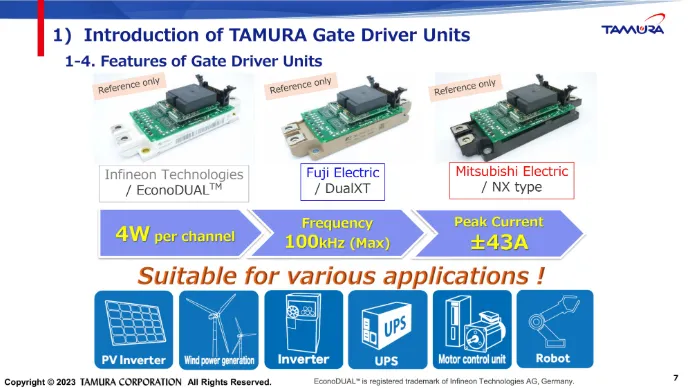

Application example
Introduction article
- Solution Guide for Mitsubishi Electric NX type
Suitable power module for Mitsubishi Electric Corporation
Mitsubishi Electric Corporation
| Vce | Ic | Power module P/N *1 | TAMURA Gate Driver P/N |
|---|---|---|---|
| 1200 | 225 | CM225DX-24T1 | 2EG01XCxN11N |
| CM225DX-24T | |||
| 300 | CM300DX-24T1 | ||
| CM300DX-24T | |||
| 450 | CM450DX-24T1 | ||
| CM450DX-24T | |||
| 600 | CM600DX-24T1 | ||
| CM600DX-24T | |||
| 900 | CM800DX-24T1 | ||
| 1700 | 225 | CM225DX-34T | |
| 300 | CM300DX-34T | ||
| 450 | CM450DX-34T | ||
| 600 | CM600DX-34T |
x: Signal input voltage selectable “C” => 3.3~15V “D” => 15V
*1: この他にも適用できるパワーモジュールがあります。Selection guideで検索してください。
for Infineon Technologies AG
Application example
Introduction article
- Solution Guide for Infineon Technologies AG_EconoDUAL™
- Optimized for Infineon Technologies AG_FF900R12ME7_R17ME7
EconoDUAL™ is registered trademark of infineon Technologies AG, Germany
Suitable power module for Infineon Technologies AG
Infineon Technologies AG
| Vce | Ic | Power module P/N *1 | TAMURA Gate Driver P/N |
|---|---|---|---|
| 1200 | 150 | FF150R12MS4G | 2EG01XCxN11N |
| 225 | FF225R12ME4 | ||
| FF225R12MS4 | |||
| 300 | FF300R12ME4 | ||
| FF225R12MS4 | |||
| 450 | FF450R12ME4 | ||
| 600 | FF600R12ME4 | ||
| 750 | FF750R12ME7 | ||
| 900 | FF900R12ME7 | ||
| 1700 | 225 | FF225R17ME4 | |
| 300 | FF300R17ME4 | ||
| 450 | FF450R17ME4 | ||
| 600 | FF600R17ME4 | ||
| 750 | FF750R17ME7 | ||
| 900 | FF900R17ME7 |
x: Signal input voltage selectable “C” => 3.3~15V “D” => 15V
*1: この他にも適用できるパワーモジュールがあります。Selection guideで検索してください。
for Fuji Electric Co., Ltd.
Application example
Introduction article
- Solution Guide for FUJI Electric DualXT
- Optimized for FUJI Electric DualXT
Suitable power module for Fuji Electric Co., Ltd.
Fuji Electric Co., Ltd.
| Vce | Ic | Power module P/N *1 | TAMURA Gate Driver P/N |
|---|---|---|---|
| 1200 | 225 | 2MBI225XNA120-50 | 2EG01XCxN11N |
| 300 | 2MBI300XNA120-50 | ||
| 2MSI300VAN-120-53 | |||
| 2MSI300VWAN-120-53 | |||
| 450 | 2MBI450XNA120-50 | ||
| 2MSI450VAN-120-53 | |||
| 600 | 2MBI600XNG120-50 | ||
| 2MBI600XNE120-50 | |||
| 2MSI600VAN-120-53 | |||
| 800 | 2MBI800XNE120-50 | ||
| 1000 | 2MBI1000XRNE120-50 | ||
| 1700 | 225 | 2MBI225XNA170-50 | |
| 300 | 2MBI300XNA170-50 | ||
| 450 | 2MBI450XNA170-50 | ||
| 550 | 2MSI550VAN-170-53 | ||
| 600 | 2MBI600XNG170-50 | ||
| 2MBI600XNE170-50 | |||
| 800 | 2MBI800XRNE170-50 |
x: Signal input voltage selectable “C” => 3.3~15V “D” => 15V
*1: この他にも適用できるパワーモジュールがあります。Selection guideで検索してください。
