新製品から探す

チョークコイル

PFC回路用/平滑用チョークコイル

コア材：合金系ダスト

・Fe-Ni合金ダスト・Fe-Ni合金ダスト [NEW]・Fe-Si合金ダスト [NEW]・Fe-Si-Al合金ダスト [NEW]

  • TMHD ： 直流重畳特性に優れ、コアロスも良好
  • TMFD ： 安価で直流重畳特性に優れ、コアロスも同等
  • TMSD ： 弊社従来品に比べ直流重畳特性に優れ、直流抵抗値を低くすることが可能

ノイズフィルター用（EMS対策）チョークコイル

コア材：ナノ結晶合金

・単相/三相ナノ結晶合金コイル [NEW]・ナノ結晶合金コア [NEW]

  • 高透磁率
  • 広帯域で効果的なノイズ低減を実現
  • 小型化可能

電流センサ

測定電流 100A-999A

250～500A (L57S シリーズ)

高周波(～30kHz)電流の計測に最適なオープンループ式電流センサ

  • 動作周囲温度(Ta) : -40～+105 ℃
  • フェライトコア採用で高周波発熱を軽減
  • 幅広い測定範囲
    　・飽和電流　750 ～ 1150A (Ta = +25℃)
    　・飽和電流　650 ～ 900A (Ta = +105℃)
  • ボルト締め, 2次側コネクタ (3種類)
    　・L57SxxxD15J ：JST / B4B-XH-A-G, 金メッキ品
    　・L57SxxxD15M ：MOLEX / 206832-0401, Snメッキ品 (金メッキ品対応可)
    　・L57SxxxD15A ：TE Connectivity / 1744439-4, Snメッキ品
  • 貫通部寸法：□25.8×41.0 mm
300～1500A (L52S シリーズ)

大容量の汎用インバータ等に最適な、大電流・オープンループ式電流センサ

  • 動作周囲温度(Ta) : -40～+105 ℃
  • 幅広い測定範囲 (飽和電流 900 ～ 4500A)
  • ボルト締め、2次側ロック付きコネクタ
    JST/B04B-XASK-1-A-GW, 金メッキ品
  • 貫通部寸法：□40.0×20.0 mm
  • 耐硫化抵抗使用

測定電流 1000A以上

250～500A (L57S シリーズ)

高周波(～30kHz)電流の計測に最適なオープンループ式電流センサ

  • 動作周囲温度(Ta) : -40～+105 ℃
  • フェライトコア採用で高周波発熱を軽減
  • 幅広い測定範囲
    　・飽和電流　750 ～ 1150A (Ta = +25℃)
    　・飽和電流　650 ～ 900A (Ta = +105℃)
  • ボルト締め, 2次側コネクタ (3種類)
    　・L57SxxxD15J ：JST / B4B-XH-A-G, 金メッキ品
    　・L57SxxxD15M ：MOLEX / 206832-0401, Snメッキ品 (金メッキ品対応可)
    　・L57SxxxD15A ：TE Connectivity / 1744439-4, Snメッキ品
  • 貫通部寸法：□25.8×41.0 mm
300～1500A (L52S シリーズ)

大容量の汎用インバータ等に最適な、大電流・オープンループ式電流センサ

  • 動作周囲温度(Ta) : -40～+105 ℃
  • 幅広い測定範囲 (飽和電流 900 ～ 4500A)
  • ボルト締め、2次側ロック付きコネクタ
    JST/B04B-XASK-1-A-GW, 金メッキ品
  • 貫通部寸法：□40.0×20.0 mm
  • 耐硫化抵抗使用

オープンループ方式

250～500A (L57S シリーズ)

高周波(～30kHz)電流の計測に最適なオープンループ式電流センサ

  • 動作周囲温度(Ta) : -40～+105 ℃
  • フェライトコア採用で高周波発熱を軽減
  • 幅広い測定範囲
    　・飽和電流　750 ～ 1150A (Ta = +25℃)
    　・飽和電流　650 ～ 900A (Ta = +105℃)
  • ボルト締め, 2次側コネクタ (3種類)
    　・L57SxxxD15J ：JST / B4B-XH-A-G, 金メッキ品
    　・L57SxxxD15M ：MOLEX / 206832-0401, Snメッキ品 (金メッキ品対応可)
    　・L57SxxxD15A ：TE Connectivity / 1744439-4, Snメッキ品
  • 貫通部寸法：□25.8×41.0 mm

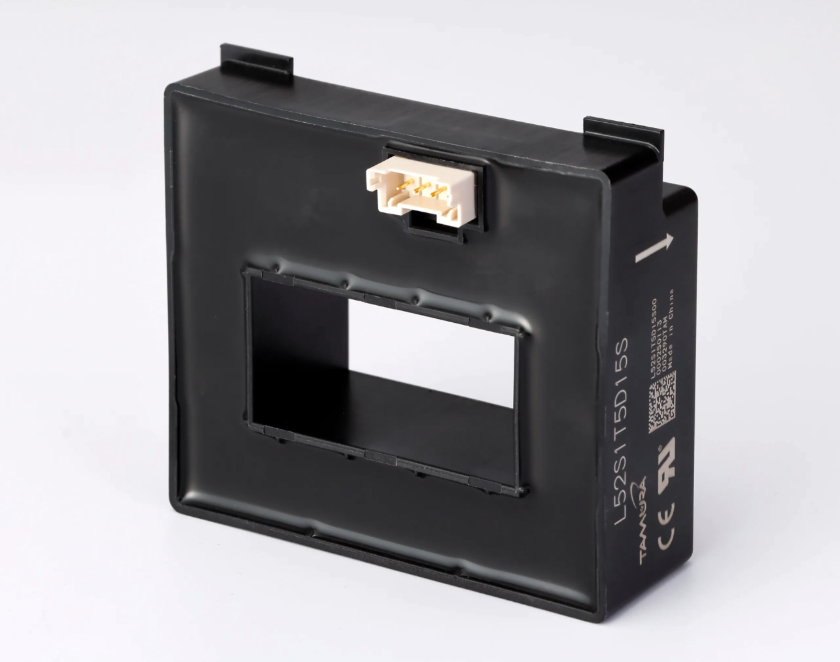

300～1500A (L52S シリーズ)

大容量の汎用インバータ等に最適な、大電流・オープンループ式電流センサ

  • 動作周囲温度(Ta) : -40～+105 ℃
  • 幅広い測定範囲 (飽和電流 900 ～ 4500A)
  • ボルト締め、2次側ロック付きコネクタ
    JST/B04B-XASK-1-A-GW, 金メッキ品
  • 貫通部寸法：□40.0×20.0 mm
  • 耐硫化抵抗使用

ソルダーペースト（半導体用）

マイクロバンプ形成用 ソルダーペースト

DF工法用 ソルダーペースト

α線を低く抑えた微細粉末を用いた半導体バンプ形成向け、ドライフィルム印刷工法用ソルダーペースト。

  • ドライフィルムレジストを用いた～60umピッチバンプ形成対応
  • IPCのハロゲンフリー規格に満足しています（ペースト中 Br,Cl各900ppm≧、合計1500ppm≧）
  • Low alpha対応
  • C4バンプ、C2バンプ対応可能
  • バンプ高さのバラツキ低減可能

CC実装用（アンチモン系） ソルダーペースト

Sb（5%） ソルダーペースト

SnSb(5%)合金のペースト。温度階層を設ける場合に使うことが可能。

  • ノンハロゲンフラックス
  • PBフリーSnSb系はんだ合金
  • 0402(mm size)チップ部品実装対応
  • リフロー後の残さは、準水系洗浄溶剤にて洗浄可

お問い合わせ・資料ダウンロード

お客様のご要望に合わせて最適な製品をご提案いたします。お気軽にお問い合わせください。

  • ※3D CADデータは、「電流センサ」「ゲートドライバ」「絶縁型DC-DCコンバータモジュール」製品のみダウンロードいただけます。
