2LG-C シリーズ

100mm × 140mm タイプ IGBTパワーモジュール用

2LG-CシリーズはDC-DC電源とドライバ回路が一体となり、更に100mm × 140mm タイプ IGBTパワーモジュールにそのまま実装出来る製品です。
また従属基板もありますので一つの信号で複数個のパワーモジュールを同時に駆動できます。

お問い合わせ

3D CADデータダウンロード

製品の特長

非常に小さい寄生容量を実現：12pF(TYP)/コモンモードノイズ低減可能
短絡マスク時間調整可能：1us以上
豊富な保護回路：DESAT、Soft turn off、Active clamp＊
＊2LG-CシリーズはDESATとSoft turn off機能が標準装備です。Active Clamp機能については標準外となりますのでお問い合わせください。
大容量絶縁電源搭載：4W/1ch 高周波動作に最適
優れた実装性：パワーモジュールの直上に実装出来るコンパクト設計

主な用途

ゲートドライバモジュール 2LG-Cシリーズ

2LGシリーズはDC-DC電源とドライバ回路が一体となり、更に100mm×140mm type パワーモジュールにそのまま実装出来る製品です。
また従属基板もありますので一つの信号で複数個のパワーモジュールを同時に駆動できます。

Introduction article

Optimized for LV100
- TAM_GDM_00020_New Gate Drivers optimized for Mitsubishi Electric New IGBT Module LV100 series parallel operation[PDF:2.88MB]
Optimized for HPnC

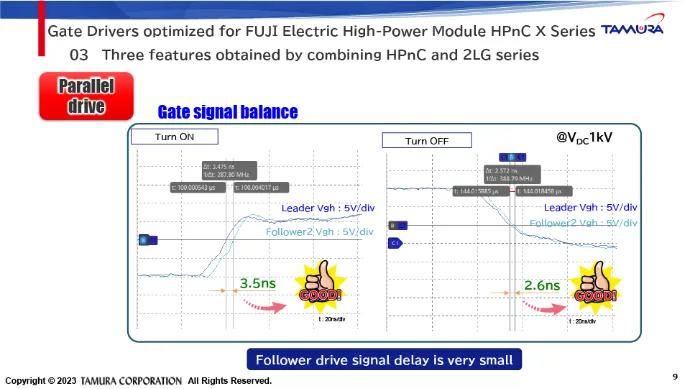

- TAM_GDM_00045_Gate Drivers optimized for FUJI Electric IGBT Module HPnC series[PDF:3.65MB]
Optimized for LV100(Video)

2021-04-21 Video_LV100_WIND Solution

データシート

Please contact us.

Suitable Gate driver for Mitsubishi Electric / LV100 (Industrial) series

V_CE(V)	I_C(A)	Part No	Leader/Follower	TAMURA Gate Driver P/N
1200	800	CM800DW-24T	Leader	2LG02ACxC11M
	800	CM800DW-24T	Follower	2LG02ACZC11S
	1200	CM1200DW-24T	Leader	2LG02ACxC11M
	1200	CM1200DW-24T	Follower	2LG02ACZC11S
1700	800	CM800DW-34T CM800DW-34TA	Leader	2LG01ACxC11M
	800	CM800DW-34T CM800DW-34TA	Follower	2LG01ACZC11S
	1200	CM1200DW-34T	Leader	2LG01ACxC11M
	1200	CM1200DW-34T	Follower	2LG01ACZC11S
2000	1200	CM1200DW-40T	Leader	2LG07ACDC11MP
2000	1200	CM1200DW-40T	Follower	2LG07ACZC11SP

x: Signal input voltage selectable “C” => 3.3~15V “D” => 15V

※Active clamp はオプションです。お問合せ下さい。
※サーミスタ絶縁回路非実装はオプションです。お問合せ下さい。

Suitable Gate driver for Fuji Electric High-Power Module HPnC X series

V_CE(V)	I_C(A)	Part No	Leader/Follower	TAMURA Gate Driver P/N*
1700	1200	2MBI1200XZF170-50	Leader	T.B.D(contact us)
	1200	2MBI1200XZF170-50	Follower	T.B.D(contact us)
	1500	2MBI1500XZF170-50	Leader	T.B.D(contact us)
	1500	2MBI1500XZF170-50	Follower	T.B.D(contact us)
	1800	2MBI1800XZF170-50	Leader	T.B.D(contact us)
	1800	2MBI1800XZF170-50	Follower	T.B.D(contact us)
2300	1200	2MBI1200XZF230-50	Leader	T.B.D(contact us)
2300	1200	2MBI1200XZF230-50	Follower	T.B.D(contact us)
