2RB シリーズ
ドライバモジュール（ドライバコア）用 評価ボード

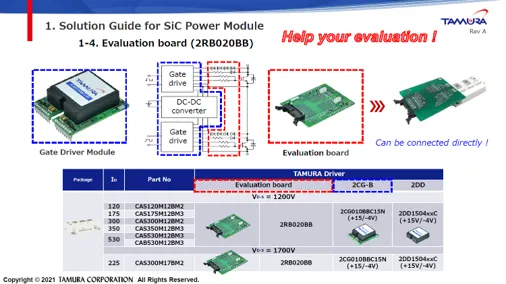

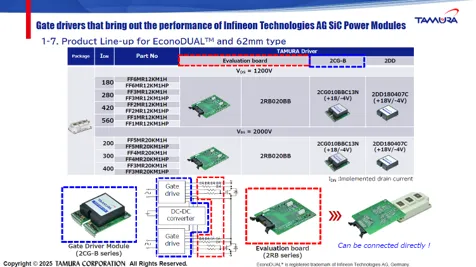

2RBシリーズはドライバモジュール（ドライバコア）とパワーモジュールの組み合わせ評価を簡単に行う事が出来る評価ボードです。
ご評価を目的とした製品ですので量産ではご使用になれません。
またご使用の際には別途2CG-Bシリーズ又は2CG-Dシリーズをお求めください。
製品の特長
- 62mm等のパワーモジュールとドライバモジュール(2CG-B,2CG-Dシリーズ）の
組合せ評価を簡単にできる製品 - SiC用とIGBT用の2種類を準備
主な用途
Evaluation Board
本製品はパワーモジュールのご評価を簡単に行って頂く事を目的とした製品ですので量産ではご使用になれません。
またご使用の際には別途2CG-Bシリーズ又は2CG-Dシリーズをお求めください。
Introduction article
Data sheet
General characteristics of 2RB series
| Port no | 2RB010CB | 2RB020BB |
|---|---|---|
| Power semiconductor device | For IGBT EconoDUAL™ 62mm | For SiC MOSFET 62mm Mitsubishi / SiC |
| Operating Temperature | -40～85℃ | -40～85℃ |
| Storage Temperature | -40～90℃ | -40～90℃ |
| Input voltage (VIN) | 13～28V | 13～28V |
| Input voltage (Vcc) | 13～28V | 13～28V |
| Signal input voltage | 3.3～5V | 3.3～5V |
| DESAT voltage | 10V | 5V |
| DESAT detection time | 4us | 1us |
| Soft-turn-off (Resistor) | 50Ω | 50Ω |
| Miller clamp | N/A | Yes |
EconoDUAL™ is registered trademark of Infineon Technologies AG, Germany.
