2CG-B シリーズ
2in1 タイプ SiCパワーモジュール用
ゲートドライバモジュール（ドライバコア）は、DC-DC電源とドライブ回路が一体となった製品です。
2500Vまでのパワーモジュールに対応しています。
1次-2次間の寄生容量を極限まで低減し、SiCパワーモジュールの駆動に最適です。
製品の特長
- 非常に小さい寄生容量を実現：12pF(TYP)/コモンモードノイズ低減可能
- 短絡マスク時間調整可能：1us以上/SiCの駆動に最適
- 豊富な保護回路：DESAT、Soft turn off、Miller clamp
- 大容量絶縁電源搭載：4W/1ch 高周波動作に最適
主な用途
Gate Driver Module 2CG-B Series
DC-DC電源とドライブ回路が一体となった次世代製品です。
1700Vまでのパワーモジュールに対応しています。
1次-2次間の寄生容量を極限まで低減し、SiCパワーモジュールの駆動にも対応しています。
Introduction article
- Gate Driver Module for all SiC

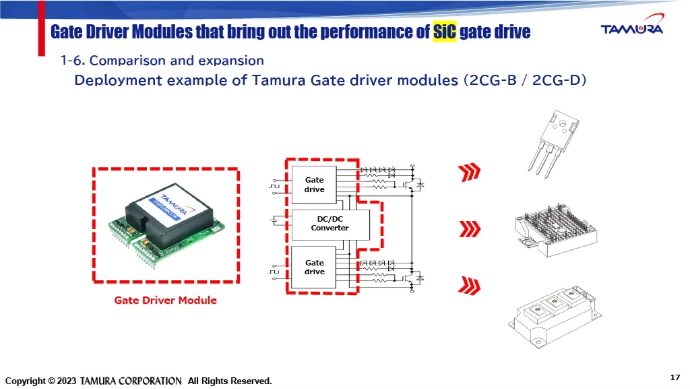

- TAM_GDM_00060_Gate Driver Modules that bring out the performance of SiC gate drive_RevB[PDF:4.17MB]
- TAM_GDM_00017_Gate driver module and Reference board that bring out the performance of Infineon SiC module_RevB[PDF:2.09MB]
- TAM_GDM_00061_Gate driver module and Reference board that bring out the performance of Wolfspeed SiC module[PDF:1.85MB]
- TAM_GDM_00031_Gate driver module that bring out the performance of Mitsubishi SiC module_RevC[PDF:3.27MB]
Products Selection Guide
適用パワーモジュールを検索するのはこちら！
Data sheet
General characteristics of 2CG-B series
| Item | Model | |||||
|---|---|---|---|---|---|---|
| 2CG010BBC12N | 2CG010BBC11N | 2CG010BBC13N | 2CG010BBC14N | 2CG010BBC15NP | ||
| Application | IGBT | SiC-MOSFET | ||||
| Input | Input Voltage Range | DC13V～28V | ||||
| Logic Input Voltage | DC3.3V～5V | |||||
| Output | Number of Output | 2 | ||||
| Output Power (per 1ch) | 3.3W | 4W | 3.5W | 3.2W | 3.0W | |
| Gate Voltage (ON) | +14V～+16V | +14V～+16V | +17V～+19V | +17V～+19V | +14V～+16V | |
| Gate Voltage (OFF) | -14V～-16V | -9V～-11V | -3V～-5V | -1V～-3V | -3V～-5V | |
| Peak Output Current (Gate Current) | ±43A | |||||
| Insulation | Withstand voltage | Primary to secondary : AC5000V | ||||
| Secondary to secondary : AC4000V | ||||||
| Delay Time | 100ns(T.B.D) | |||||
| Minimum Clearance Distance | Primary to secondary : 14mm | |||||
| Secondary to secondary : 7mm | ||||||
| Minimum Creepage Distance | Primary to secondary : 14mm | |||||
| Secondary to secondary : 12mm | ||||||
| Function | Switching Mode Select | Direct mode and half bridge mode can be selected | ||||
| Dead Time (Half Bridge Mode) | Adjustable by external circuit | |||||
| Desaturation Protection | Yes | |||||
| Soft Turn Off | Yes | |||||
| Miller Clamp | Yes | |||||
| Protection Release Condition | Auto recovery | |||||
| Environment | Ambient Temperature (Operating) | -40～+85℃ （Input Voltage：DC13V～18V） | ||||
| -40～+75℃ （Input Voltage：DC13V～28V） | ||||||
| Ambient Humidity (Operating) | 20～95％RH （Nil condensation） | |||||
| Ambient Temperature (Storage) | -40～+90℃ | |||||
| Ambient Humidity (Storage) | 5～95％RH（Nil condensation） | |||||
