音声調整卓 NTX Series

NTX 音声調整卓は音声ルーティング及び音声信号処理を行う X CORE を中心とする生放送・番組収録に適するデジタルミキシングコンソールです。
X CORE は ST2110-30、AES67、ST2022-7 規格に対応する MEDIA ポートを備えており、IP ベースの次世代放送システムに対応します。
CONSOLE に調整用ツマミやスイッチを豊富に配置することでストレスフリーの操作性を実現。番組制作の効率化を促進するための各種機能を実装したデジタルミキシングコンソールです。

NEW
お問い合わせ
資料ダウンロード

製品の特長

  • Original technologies 先進のテクノロジー
    (1) X CORE とIO FRAME はIP ベースのプロトコルで接続。標準AoIP 規格に対応。
    (2) X CORE はDSP とFPGA による独自のハイブリッドシステムによる高性能音声信号処理を採用。
    高密度実装によりラックスペースの削減と低消費電力を実現。
    (3) 新開発のシグナルプロセッシングアルゴリズムと、高精度64bit 浮動小数点演算により、
    イコライザやダイナミクスなど、音声処理の音質を向上。
  • Operational safety 高い安全性
    (1) システム内の全てのユニットの電源を2重化。
    (2) システム内の伝送経路を2重化。
    (3) IO FRAME のインタフェースカードと内部音声系統を2 重化。高次元の安全性を確保。
    (4) マイク入力はヘッドルーム36dB を実現。急激な過大入力に強いシステムの構築が可能。
    (5) 音声信号処理部及び音声ルーティング部はファームウェアベースで構成。高安定性を実現。
  • Usability 優れた操作性
    (1) 各チャンネルは10 個（NTX800）もしくは6 個（NTX600）のエンコーダーを配置。
    HA/TrimコントロールエンコーダとPan コントロールエンコーダの2 つのエンコーダーと、
    8 個（NTX800）もしくは4 個（NTX600）の機能切替えエンコーダーで構成。アナログコンソールの様な直感的な操作性を実現。
    (2) センターセクションでもチャンネルやバスのパラメータ操作が可能。
    タッチスクリーンパネルとエンコーダーにより、センターセクションから移動することなく全てのパラメータ操作が可能。
    (3) チャンネル名称表示、パラメータ設定値表示には表現力豊かなフルカラーLCD ディスプレイを採用。
    パラメータ設定表示には数値とグラフを併用することで優れた視認性を実現。
    (4) インップットセクションでも入力マトリクス切替え、メーター設定、モニターコントロールなど、センターセクションの操作が可能。
    大規模システム構築時や複数オペレータ操作時など、コンソールの何処にいても必要な操作を手元で行うことが可能。
    (5) どのFader にもInput チャンネル、各種Master Fader を自由にアサイン可能なフリーレイアウトに対応。
    チャンネル種別に関係なく自由なレイアウトが可能。

主な用途

NTX 音声調整卓は音声ルーティング及び音声信号処理を行う X CORE を中心とする生放送・番組収録に適するデジタルミキシングコンソールです。

X CORE はST2110-30、AES67、ST2022-7 規格に対応する MEDIA ポートを備えており、IP ベースの次世代放送システムに対応します。

CONSOLE に調整用ツマミやスイッチを豊富に配置することでストレスフリーの操作性を実現。番組制作の効率化を促進するための各種機能を実装したフラグシップモデルです。

仕様

供給電圧AC100-240V　50/60Hz
最大Fader数120ch
Bank/Layer6Bank/2Layer
Fader Group数64Group
DSP最大処理数1024ch
DSP最大処理Bit数64Bit
サンプリング周波数48kHz/96kHz
同期信号入力AES3id/WORD
VIDEO（NTSC/PAL）
PTPv2（ST-2110接続時）
伝送就周波数範囲20～20kHz（Fs=48kHz）
20～40kHz（Fs=96kHz）
X Core回線数最大4,096ch（入力）
最大4,096ch（出力）
伝送就周波数範囲20～20kHz（Fs=48kHz）
20～40kHz（Fs=96kHz）
デジタル音声信号AES3id準拠
1Vp-p（75Ω不平衡）
入力 16～24Bit
出力 24Bit
入出力レベル -18/-20dBFs
MIC入力レベル-64～+10dBu
HAヘッドルーム30/36dB
LINE入出力基準レベル-12～＋12dBu (0.1dB Step)

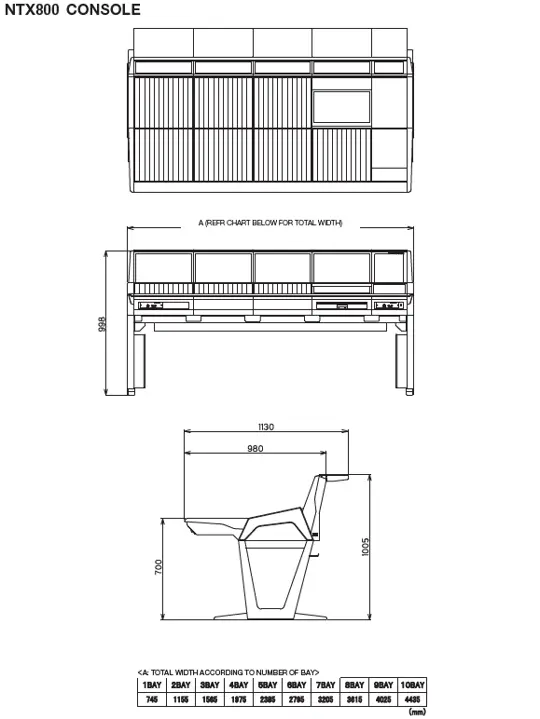

寸法

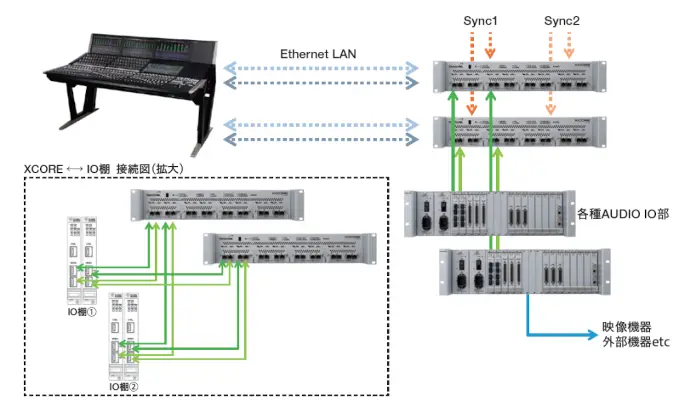

CONNECT IO DIAGRAM

PTP 接続の場合

Packet PLL 接続の場合

音声処理部

TS-10322 X core

NTX 音声卓の音声ルーティング及び音声信号処理部です

  • ※TU-6469 DSP BOARD：X CORE の本体内部の DSP BOARD スロットへ実装する音声処理用のカードです
最大音声入力チャンネル数　※ ST2110 CARD 4 枚実装時fs48kHz:4,096　fs96kHz:2,048
最大音声出力チャンネル数　※ ST2110 CARD 4 枚実装時fs48kHz:4,096　fs96kHz:2,048
TOTAL DSP チャンネル数　※ DSP BOARD 4 枚実装時fs48kHz:1,024　fs96kHz:512
ミックスバス数fs48kHz:256
fs96kHz:1284
DSP BOARD スロット数4
IO CARD スロット数4
NTX システム内の X CORE 必要数2
付属品AC ケーブル 2 本（2m）
供給電源AC100 - 240V　50/60Hz
最大消費電力265VA
動作周囲温度+5 ～ +40℃
動作周囲湿度20 ～ 80%RH
外形寸法（W x D x H）430 x 460 x 88.1mm（EIA3U）
質量9.2kg

TU-6456 ST2110 CARD

X CORE の IO CARD スロットへ実装する音声入出力用のカードです。1 台の XCORE に最大 4 枚実装可能です。

MEDIA ポート数2 x Primary & Secondary
MEDIA ポートチャンネル数fs48kHz：512ch　fs96kHz：256ch
MEDIA ポートストリーム数64
AoIP プロトコルSMPTE ST 2110-30
SMPTE ST 2022-7
AES67-2018
同期PTP V2/ Packet 同期
MEDIA ポート通信速度1Gbps
適合 SFP モジュール1000BASE-T/RJ45　1000BASE-LX/SMF
付属品 RJ45 SFPモジュール
（FCLF8522P2BTL相当品）4本
質量0.2kg

NETWORK Card

TU-6455 NETWORK Card

ST2110 対応ネットワークインターフェースカードです。

MEDIA ポート数1 x Primary & 1 x Secondary
Control ポート数１×CTRL Port
MEDIA ポートチャンネル数48kHz:512ch
96kHz:256ch
MEDIA ポートストリーム数7
AoIP プロトコルSMPTE ST 2110-30
SMPTE ST 2022-7
AES67-2018
同期PTP V2/Packet 同期
MEDIA/CTRL ポート通信速度1Gbps
適合 SFP モジュール1000BASE-T/RJ45
1000BASE-LX/SMF

Option card　NT, NTX共通

8ch DSUB MIC/LINE IN Card

アナログ 8ch 入力のオーディオインターフェースカードです。
Mic / Line の設定変更が可能です。

占有スロット数1 スロット
Mic/Line 入力トランスレス平衡型
チャンネル数8ch
【Mic 入力】入力レベル-64dBu 〜 +10dBu
【Mic 入力】入力インピーダンス4k Ω以上
【Line 入力】入力レベル-12〜+12dBu（0.1dB step選択）
【Line 入力】入力インピーダンス600 / 10k Ω以上

8ch DSUB LINE OUT Card

アナログ 8ch 出力のオーディオインターフェースカードです。

占有スロット数1 スロット
Line 出力トランスレス平衡型
チャンネル数8ch
出力レベル-12 〜 +12dBu
(0.1dB step 選択 )
出力インピーダンス55 Ω

8ch BNC AES3 IN Card

8ch AES3 入力のオーディオインターフェースカードです。SRC の ON / OFF 設定変更が可能です。
16ch BNC REAR PANEL は BNC コネクタの 1-8 は、占有する 2 スロットのうち、左側のスロットに対応、
9-16 は、右側のスロットに対応する入出力コネクタになります。

占有スロット数1 スロット
フォーマットAES-3id
チャンネル数8ch AES3
入力インピーダンス75 Ω 不平衡
入力サンプリング周波数（SRC ON）32 〜 100kHz
入力サンプリング周波数（SRC OFF）48 / 96kHz（システムクロックと同期）
入力ビット数16 〜 24bit

8ch BNC AES3 OUT Card

8ch AES3 出力のオーディオインターフェースカードです。16ch BNC REAR PANEL はBNC コネクタの1-8 は、占有する
2スロットのうち、左側のスロットに対応、9-16 は、右側のスロットに対応する入出力コネクタになります。

占有スロット数1 スロット
フォーマットAES-3id
チャンネル数8ch AES3
出力インピーダンス75 Ω 不平衡
出力信号レベル1 Vp-p
出力サンプリング周波数48 / 96kHz（システムクロックと同期）
出力ビット数24bit

HD-SDI Card / 3G-SDI Card / 12G-SDI Card

HD-SDI / 3G-SDI / 12G-SDI に対応するインターフェースカードです。

HD-SDI カード　TU-64183G-SDI カード　TU-644212G-SDI カード
占有スロット数1 スロット1 スロット1 スロット
対応 SDI フォーマット720p 50/59.94/60Hz　1035i 59.94/60Hz　1080i 50/59.94/60Hz
1080p 23.98/24/25/29.97/30Hz　1080psF 23.98/24Hz		2160P 60/59.94
1080p 50/59.94/60Hz
1080psF 25/29.97/30Hz
エンベデッドオーディオ規格SMPTE299MSMPTE299MSMPTE ST299
入力サンプリング周波数48kHz48kHz48kHz
入力ビット数16 〜 24bit16 〜 24bit16 〜 24bit
入力チャンネル数8ch / IN BNC8ch / IN BNC32ch
ループスルー出力リクロックアクティブスルー出力リクロックアクティブスルー出力

MADI Card

MADI 64ch 入力 /64ch 出力のオーディオインターフェースカードです。
Optical In/Coaxial In の切替、SRC の ON / OFF 設定、IN/OUT の 64ch/56ch の設定変更が可能です。

占有スロット数1 スロット
フォーマットAES-10 / AES-10id
入力音声チャンネル数48kHz : 56 / 64ch　96kHz : 28 / 32ch
出力音声チャンネル数48kHz : 56 / 64ch　96kHz : 28 / 32ch
チャンネルアラインメントダブルチャンネル
入力サンプリング周波数（SRC ON）48 / 96kHz ±100ppm
入力サンプリング周波数（SRC OFF）48 / 96kHz（システムクロックと同期）
入力ビット数16 〜 24bit
出力サンプリング周波数48 / 96kHz
出力ビット数24bit
【Coax】入力インピーダンス75 Ω 不平衡
【Coax】出力インピーダンス75 Ω 不平衡
【Opt】対応光ケーブルISO/IEC 9314-3. MM 62.5/125nm
Numerical Aperture 0.275

Dante Card

Dante ネットワークに接続する最大 64ch 入力、64ch 出力のオーディオインターフェースカードです。

サンプリング周波数（Fs）48kHz / 96kHz
入出力数（Fs=48kHz）最大 64ch 入力、最大 64ch 出力
入出力数（Fs=96kHz）最大 32ch 入力、最大 32ch 出力
伝送プロトコルDante
Dante コネクタRJ-45 タイプ / ノイトリック社製
イーサコンコネクタ

Audinate®, the Audinate logo and Dante are trademarks of Audinate Pty Ltd.

GPIO Card

汎用制御信号を 24 入力 /16 出力するインターフェースカードです。

【GPI】
機　能説　明
Link Function FU/BTOn 時、指定 FU 機能を On、もしくは BT On
Link Function RemoteOn 時、指定 Remote 機能を On
Link Function AVL On 時、AVL 機能を On
System Tally 1On 時、OSC、TB 禁止制御、インジケータ LAMP1 点灯
System Tally 2インジケータ LAMP2 点灯
System Tally 3インジケータ LAMP3 点灯
Monitor CutOn 時、指定 Monitor を Cut
Monitor DimOn 時、指定 Monitor を Dim
Output Matrix 切替On 時、指定 TR-Link チャンネルの Out Source を変更
Send Ext Int DisableOn 時、指定 Bus の Ext Int 機能を Disable
Input OnlyGPI Link 用
TB 割込みOn 時、指定Bus、Monitor に TB 音声割込み
OSC 割込みOn 時、Master Bus へ OSC 割込み
Moni Source 切替On 時、Monitor Source を切替
GPI REM SwOn 時、コンソール [REM] ボタン On
【GPO】
機　能説　明
Link Function RemoteLink Function Remote 機能 指定ステータス時 On 出力
Console Mode 通知指定 Console Mode 時 On 出力
OSC On 通知OSC On 時 On 出力
GPI Link指定 GPI の状態に Link して出力
PFL On/Off 通知PFL On/Off 状態を出力
AFL On/Off 通知 AFL On/Off 状態を出力
FU On指定 FU ナンバーの、FU On/Off 状態を出力
TB ステータス通知指定 Bus への TB 割込み状態の出力
Mic On指定 FU ナンバーの、Mic On ステータス出力
