2DDシリーズ

2in1タイプパワーモジュール(≦2.5kV)用 / DC-DC 2出力電源

2DDシリーズはパワーモジュールのゲートドライブ専用に開発されたDC-DC電源です。2in1タイプを想定した2出力タイプとなっております。また1次-2次間の寄生容量を極限まで低減させているのでIGBTだけでなくSiCの高周波スイッチングにも十分に対応できます。

お問い合わせ

3D CADデータダウンロード

製品の特長

非常に小さい寄生容量を実現：9pF(TYP)/コモンモードノイズ低減可能
耐電圧：AC5kV (1次-2次)
大容量出力：4W/1ch 高周波動作に最適

主な用途

製品ラインナップ

Appearance		Products	Input Voltage(V)	Output Voltage(V)	Max Output Power (W/ch)	Function
		2DD	13～28	+15/-10 +15/-15 +18/-4 +18/-2 +15/-4	4	OCP OTP

Introduction article

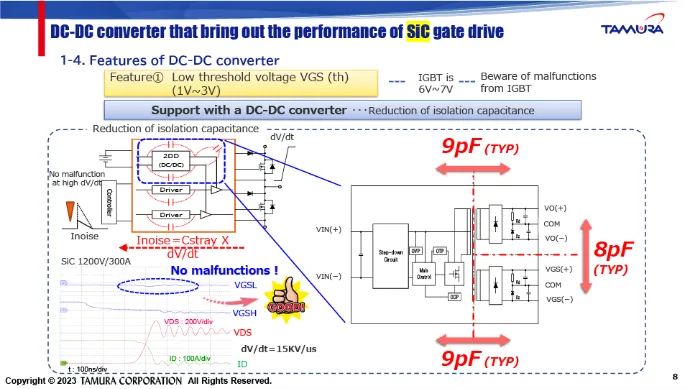

Gate Driver Module for all SiC
- TAM_GDM_00059_DC-DC converter that bring out the performance of SiC gate drive_RevA

Data sheet

Specifications

Item		Model
		2DD151507C	2DD151008C	2DD180407C	2DD180206C	2DD1504xxC
Input Voltage Range		DC13V～28V
Number of Output		2
Output Voltage (High) Vo1+,Vo2+		+14V～+16V	+14V～+16V	+17V～+19V	+17V～+19V	(+15V)
Output Voltage (Low) Vo1-,Vo2-		-14V～-16V	-9V～-11V	-3V～-5V	-1V～-3V	(-4V)
Rated Load (per 1ch)		0.11A	0.16A	0.16A	0.16A	T.B.D
Efficiency (DC24V, Rated load, Ta=25℃)		78.0%(typ)	78.0%(typ)	78.0%(typ)	77.0%(typ)	T.B.D
Line Regulation (Rated load, Ta=25℃)		50mV(typ)	50mV(typ)	50mV(typ)	50mV(typ)	T.B.D
Load Regulation (DC24V, 10mA～Rated load, Ta=25℃)		150mV(typ)	200mV(typ)	150mV(typ)	150mV(typ)	T.B.D
Ripple		250mVpp	150mVpp	150mVpp	150mVpp	T.B.D
Ripple & Noise		300mVpp	200mVpp	200mVpp	200mVpp	T.B.D
Protection	Over Current Protection	Auto recovery
	Over Temperature Protection	Auto recovery
Insulation	Withstand voltage	Primary to secondary : AC5000V
		Secondary to secondary : AC4000V
	Insulation Resistance	DC500V　100MΩmin
	Isolation Capacitance	9pF(typ)
Environment	Ambient Temperature (Operating)	-40～+85℃ （Input Voltage：DC13V～18V）
		-40～+75℃ （Input Voltage：DC13V～28V）
	Ambient Humidity　(Operating)	20～95％RH　（Nil condensation）
	Ambient Temperature (Storage)	-40～+90℃
	Ambient Humidity　(Storage)	5～95％RH（Nil condensation）
	Vibration	10～55HZ　1.5mmp-p 120min X,Y,Z direction each once
	Shock	490m/s₂ 11ms　X,Y,Z direction each once
