SPMシリーズ

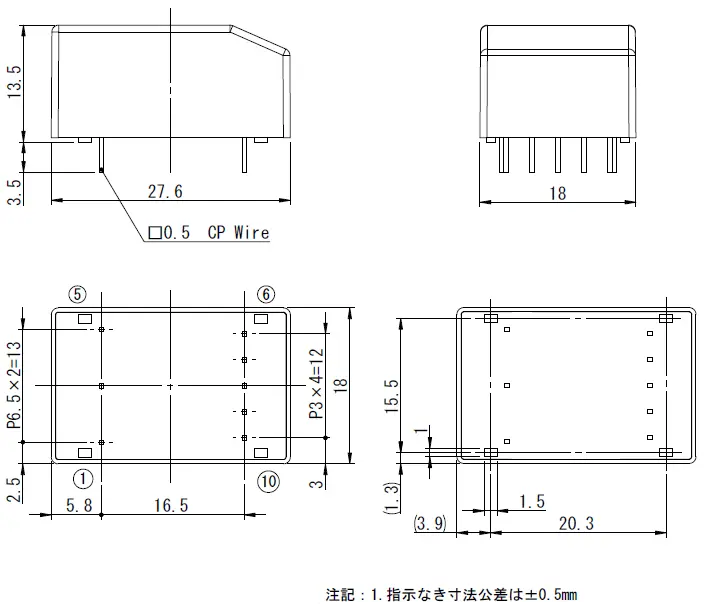

外形寸法

ピンアサイン

1次側

NO.	記号	端子説明
１	Vin(-)	入力端子（マイナス）
2	-	端子なし
3	Drain	ノイズ調整用端子
4	-	端子なし
5	Vin(+)	入力端子（プラス）

２次側

Pin NO.	記号	端子説明
6	N.C.	未使用端子
7	N.C.	未使用端子
8	W1	2次巻線端子
9	Vo	出力端子（プラス）
10	GND	出力端子（マイナス）

EPMシリーズ

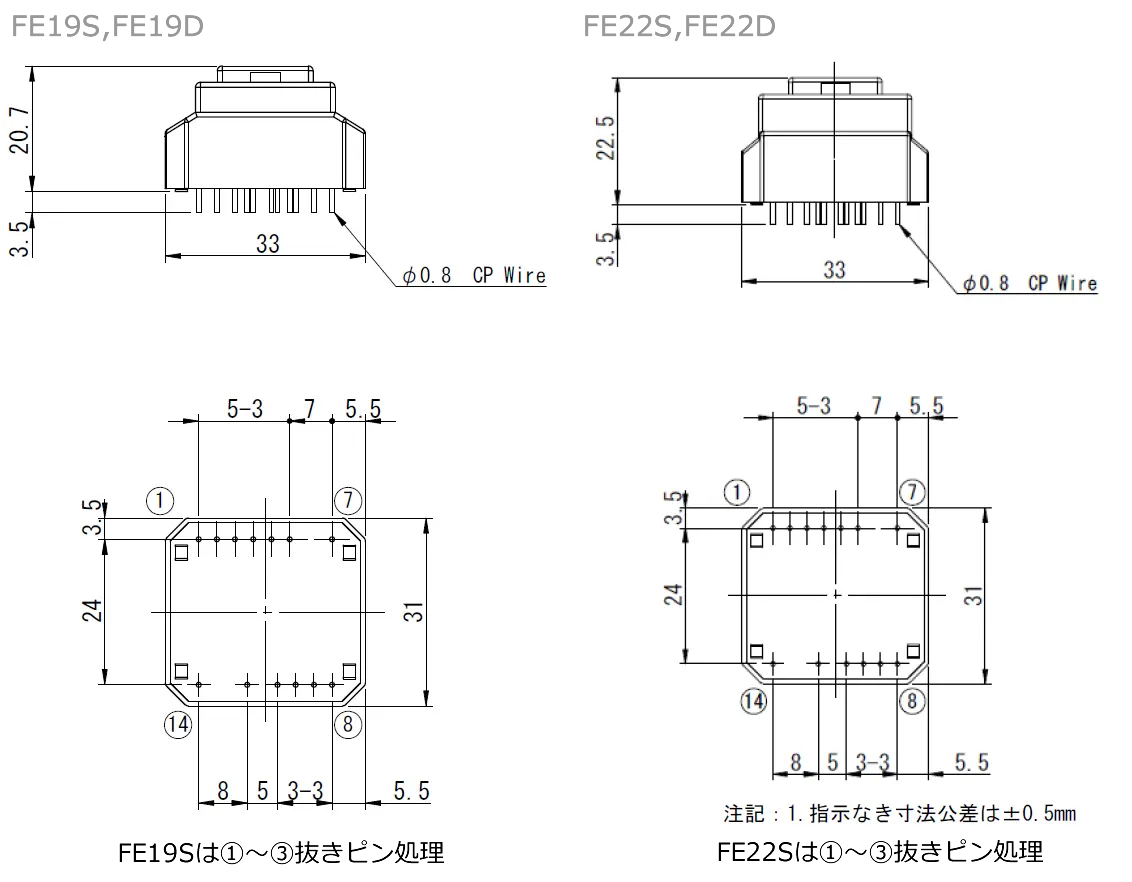

外形寸法

ピンアサイン

FE19S, FE22S

1次側

Pin NO.	名称	端子説明
8	FB	N.C.（他回路への接続不可）
9	VccW	N.C.（他回路への接続不可）
10	-DCIN	入力端子（マイナス）
11	Vcc	起動時間調整用端子
12	+DCIN	入力端子（プラス）
13	-	端子なし
14	Drain	ノイズ調整用端子

２次側

Pin NO.	名称	端子説明
1	-	端子なし
2	-	端子なし
3	-	端子なし
4	SecW	N.C.（他回路への接続不可）
5	+DCOUT	出力端子（プラス）
6	N.C.	N.C.（他回路への接続不可）
7	-DCOUT	出力端子（マイナス）

FE19D,FE22D

1次側

Pin NO.	名称	端子説明
８	FB	N.C.（他回路への接続不可）
9	VccW	N.C.（他回路への接続不可）
10	-DCIN	入力端子（マイナス）
11	Vcc	起動時間調整用端子
12	+DCIN	入力端子（プラス）
13	-	端子なし
14	Drain	ノイズ調整用端子

２次側

Pin NO.	名称	端子説明
1	SecW2-1	N.C.（他回路への接続不可）
2	+DCOUT2	出力端子2（プラス）
3	SecW2-2	中継端子（3-4pinショート）
4	SecW
5	+DCOUT	出力端子（プラス）
6	Adjust	出力電圧調整端子
7	-DCOUT	出力端子（マイナス）

MPMシリーズ

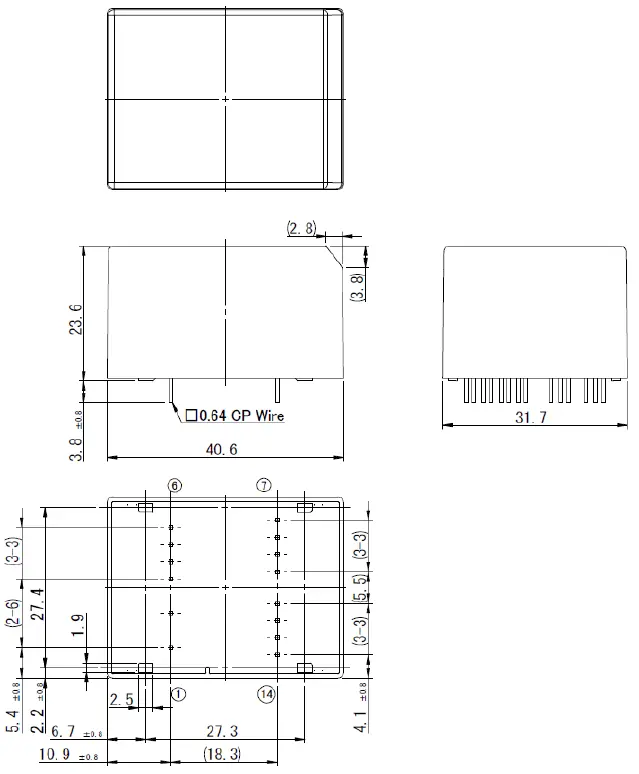

外形寸法

ピンアサイン

1次側

Pin No.	名称	端子説明
1	Vin(+)	直流電圧入力端子（プラス側）
2	Drain	ノイズ調整用端子
3	Vin(-)	直流電圧入力端子（マイナス側）
4	Vcc	起動時間調整用端子
5	VccW	制御巻線端子 ※他回路への接続不可
6	N.C.	未使用端子 ※他回路への接続不可

２次側

Pin No.	名称	端子説明
7	REF	出力電圧調整端子
8	RC(-)	出力電圧検出端子（マイナス側）
9	GND	出力端子（マイナス側）
10	GND	出力端子（マイナス側）
11	GND	出力端子（マイナス側）
12	Vo	出力端子（プラス側）
13	Vo	出力端子（プラス側）
14	RC(+)	出力電圧検出端子（プラス側）

BPMシリーズ

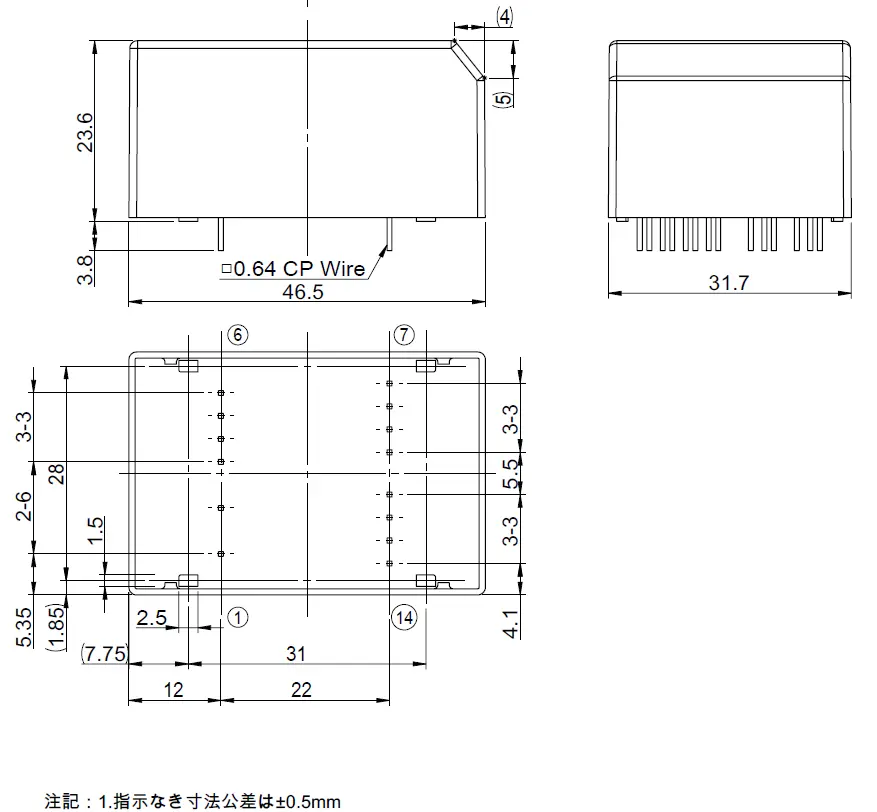

外形寸法

ピンアサイン

1次側

Pin No.	名称	端子説明
1	Vin(+)	直流電圧入力端子（プラス側）
2	Drain	ノイズ調整用端子
3	Vin(-)	直流電圧入力端子（マイナス側）
4	Vcc	起動時間調整用端子
5	VccW	制御巻線用端子
6	N.C.	未使用ピン ※他回路への接続不可

２次側

Pin No.	名称	端子説明
7	REF	出力電圧調整端子
8	RC(-)	出力電圧検出端子（GND側）
9	GND	出力端子（GND側）
10	GND	出力端子（GND側）
11	GND	出力端子（GND側）
12	Vo	出力端子（プラス側）
13	Vo	出力端子（プラス側）
14	RC(+)	出力電圧検出端子（プラス側）
